信号隔离器的功能 信号隔离器的作用

信号隔离器是一种采用线性光耦隔离原理，将输入信号进行转换输出的工具，其常用于工业生产过程中，所以对很多人来说，对信号隔离器并不是很熟悉。所以，今天就为就为大家介绍一些关于信号隔离器的小知识。

01 信号隔离器是什么

信号隔离器在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构。它们之间的信号传输既有微弱到毫伏级、微安级的小信号，又有几十伏，甚至数千伏、数百安培的大信号；既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间信号传输互相干扰，造成系统不稳定甚至误操作。

02 信号隔离器的主要类型

1 隔离器

工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。

2 配电器

工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。

3 安全栅

一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。

03 信号隔离器的功能

1、保护下级的控制回路。

2、消弱环境噪声对测试电路的影响。

3、抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。DIN系列导轨结构，易于安装，可有效的隔离输入、输出和电源及大地之间的电位。能够克服变频器噪声及各种高低频脉动干扰。

04 信号隔离器的作用

1、信号隔离器能够把输入信号和输出信号隔离开来。这个是信号隔离器的一个主要的功能，使用信号隔离器之后，一方面，它能够很好的解决环路和设备之间的相互干扰，另一方面也能够有效的消除线路传输过程中外界的一些电磁干扰。

2、信号隔离器能够有效避免电源之间的冲突。工业生产中往往会用到很多的设备，而一般的机械设备都需要在有电源的环境下工作，而电源一多就常常会造成冲突，大大影响各设备之间的正常工作，使用信号隔离器之后就可以有效的解决这个问题，使得各个设备有条不紊的工作。

3、信号隔离器可以对一些设备进行信号隔离分配。很多设备常常会带有一些负载，这就不可避免的要使用到电阻和导线等，可是一般情况下导线长度往往会影响设备的电阻，电阻一改变又会影响整个设备的电压，用信号隔离器就能解决好以上各种问题。

05 信号隔离器和配电器的区别

配电隔离器的工作原理是工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。它的特性有给变送器提供驱动电压16.5～28V。将变送器4～20mA信号隔离传送。可选择4～20mA或1～5V信号输出，或其它所需的直流信号，模块化表芯设计，无需零点和满度调节。带有工作电源指示灯。单通道，一路输入一路输出，输入回路短路保护。即插即拔式接线端子，DIN导轨卡式安装。

信号隔离器是将输入单路或双路电流或电压信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。

06 小编推荐

1 联测信号隔离器SIN-502E

推荐价格：￥138

这款型号器是13mm超薄设计，导轨条上，可以腾出30%安装空间，配电柜安装接线，更加简单方便。其使用了新的磁店隔离新技术，响应速度非常之快。

2 MEACON信号隔离器MIK-602S

推荐价格：￥298

MEACON信号隔离器采用的是优质进口电子元器件打造，每道工序都严格规范，通过瑞士SGS深度验厂及ISO9001认证，更有专业品控工程师严格把关。还可大幅提升信号能量传输效率，有效降低隔离器功耗，大大减少了来自自身的电磁干扰。

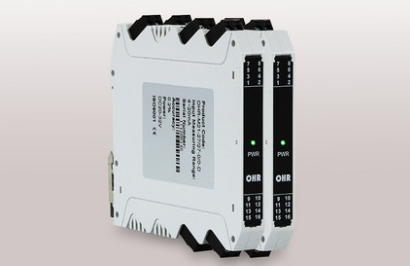

3 虹润信号隔离器OHR-M21

推荐价格：￥200

虹润信号隔离器采用磁隔离技术、响应时间快、稳定性好、高抗干扰、外观灵巧、性价比高。两侧开孔设计，对流通风，保证仪表长期高温工作。
